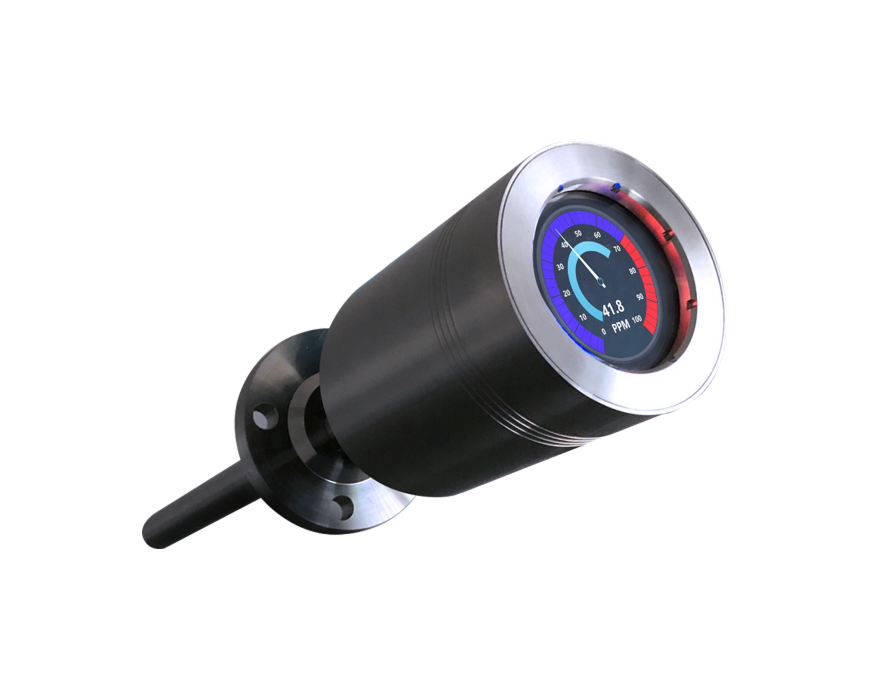

Анализатор содержания нефти и нефтепродуктов в воде ТЕХНОТОС-В (врезное исполнение) и ТЕХНОТОС-ВВ (врезное взрывозащищенное исполнение)
Анализаторы содержания нефти и нефтепродуктов ТЕХНОТОС-В и ТЕХНОТОС-ВВ - универсальное решение для измерений массовой концентрации нефти и нефтепродуктов в природной, морской, оборотной воде, паровом конденсате, коммунальных и промышленных сточных водах, попутно добываемой и пластовой воде нефтедобычи.
Описание
Анализаторы ТЕХНОТОС-В и ТЕХНОТОС-ВВ предназначены для измерений массовой концентрации нефти и нефтепродуктов в воде в непрерывном режиме, эффективны для удаленного мониторинга и автоматического управления технологическим процессом.
Анализаторы выпускаются в общепромышленном или взрывозащищенном исполнении с маркировкой взрывозащиты 1Ex db [op is T6 Gb] IIB T3 Gb X. Конструктивно имеют врезное исполнение для монтажа непосредственно в процесс (резервуар или трубопровод).
Реализованный принцип измерения - лазерно-индуцированная флуоресценция (ЛИФ) обеспечивает отсутствие деградации сигнала и дрейфа результатов, связанных со старением источника.
Спектральный анализ в широком диапазоне длин волн обеспечивает устранение мешающего влияния компонентов, флуоресцирующих в близких областях спектра, а также автоматическую идентификацию типа нефтепродуктов.
Ультразвуковая технология очистки измерительного окна позволяет установить интервал и длительность очистки, исходя из конкретных условий применения.
Применение
Контроль и оптимизация технологических процессов:
- в химической и нефтехимической промышленности;
- в энергетической промышленности.
Экологический мониторинг:
- контроль качества природной, технологической, промышленной воды;
- контроль сбросов в одный объект.
Комплектация
Опционально с анализатором поставляются:
- комплект ЗИП;
- дополнительный лазерный источник;
- выдвижная арматура;
- ГСО и стандартные растворы.
Также анализатор может поставляться в составе измерительной системы, в которую включены:
- система пробоподготовки;
- монтажная панель, шкаф или блок-бокс.
Все характеристики
Принцип работы:
флуоресценция
Исполнение:
общепромышленное;
взывозащищенное 1Ex db [op is T6 Gb] IIB T3 Gb X.
Применение:
технологические процессы;
теплоэнергетика;
экологический мониторинг (водоснабжение, водоотведение).
Диапазон измерений:
от 0,1 до 10000 мг/дм3
Погрешность измерений в диапазонах:
от 0,1 до 1 мг/дм3 вкл. ± 10%;
от 1 до 100 мг/дм3 вкл. ± 5%;
от 100 до 1000 мг/дм3 вкл. ± 3%;
от 1000 до 10000 мг/дм3 вкл. ± 3%.
Диапазон показаний:
от 0 до 20000 мг/дм3
Напряжение питания:
24 В ± 10% пост. тока
Потребляемая мощность:
номинальная не более 20 В·А;
в режиме максимального потребления не более 144 В·А.
Тип выходного сигнала:
2*4-20 мА;
Ethernet;
2 программируемых реле сигнализации.
Протокол передачи данных:
MODBUS TCP/IP;
HART.
Присоединение к процессу:
резьбовое;
фланцевое.
Способ монтажа:
непосредственно в процесс;
с помощью арматуры.
Материал корпуса:
SS316L, (опционально титан, Monel, Hastelloy, Inconel)
Степень защиты от внешних воздействий:
IP66 / IP68 (корпус / зонд)
Рабочая температура процесса:
от 0 до 200 °С
Рабочее давление процесса:
1,0 МПа (стандартное исполнение), выше 1,0 МПа (опционально)
