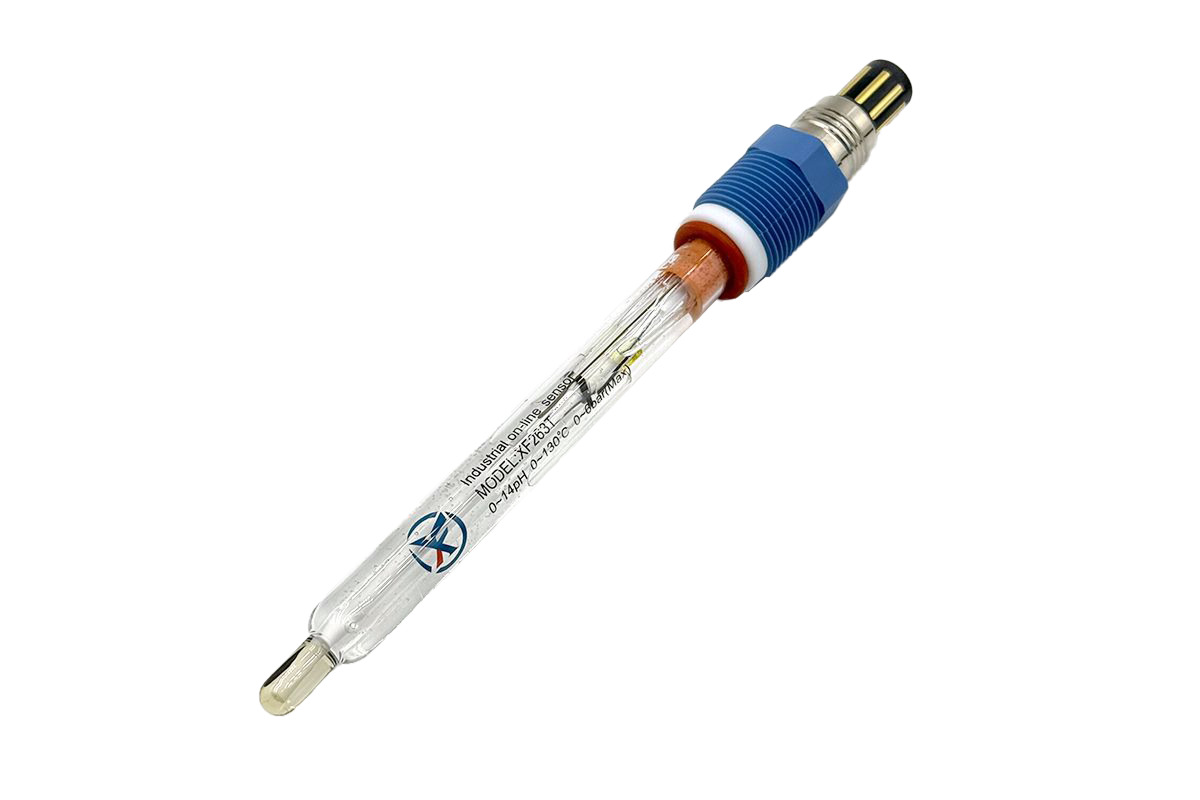

Датчики измерительные серии ЕА20ПД
Датчики серии ЕА20ПД – аналоговые датчики, обеспечивают надежные измерения параметра рН в различных процессах.
Описание
Датчики серии ЕА20ПД – надежные аналоговые датчики, в которых реализован потенциометрический метод измерений, основанный на измерении разницы электрохимического потенциала в измеряемой среде и электроде сравнения. Встроенный терморезистор обеспечивает измерение температуры и температурную компенсацию.
Конструктивно датчики серии ЕА20ПД имеют исполнения:
- с встроенным кабелем - бюджетное решение;
- с разъемным кабельным соединением для удобства обслуживания и замены датчика;

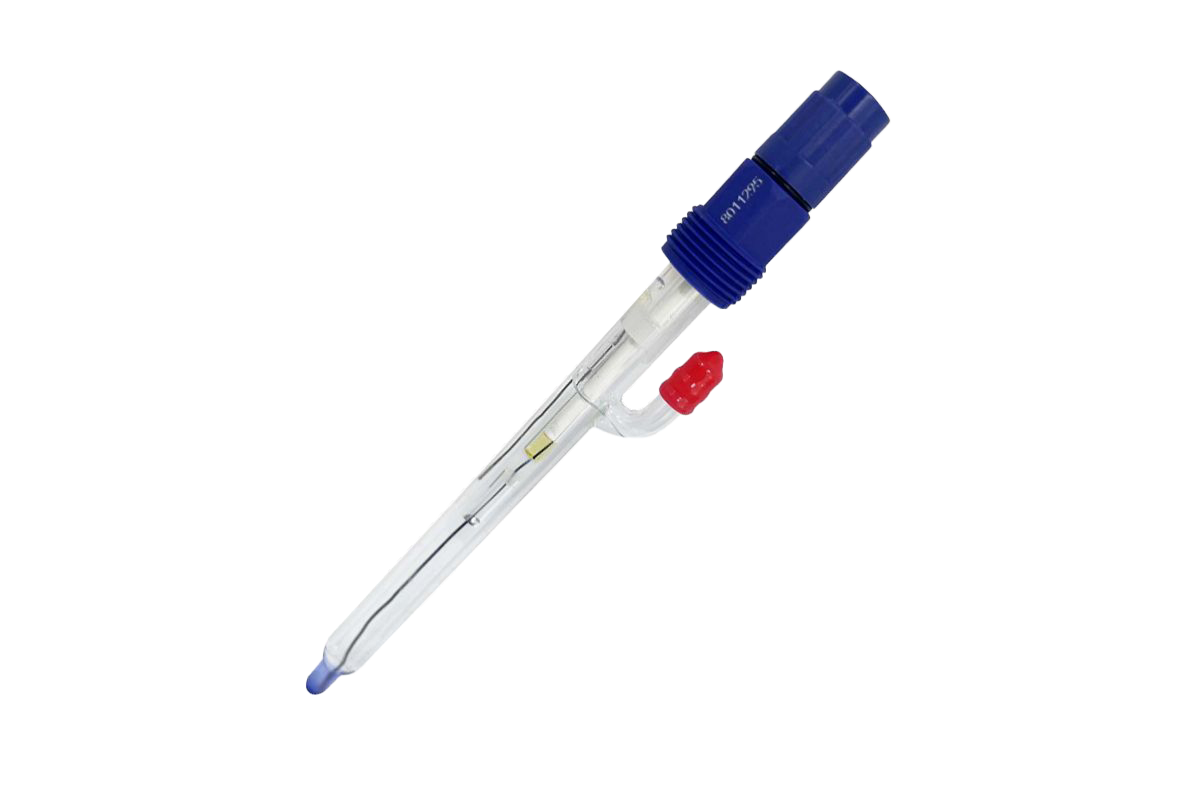

- с возможностью пополнять электролит для увеличения срока службы в агрессивных средах, средах с изменяющимся составом или средах с низкой удельной проводимостью;
- с керамической диафрагмой для быстрого отклика;
- с тефлоновой диафрагмой устойчивой к загрязнениям и налипаниям;
- со встроенным датчиком температуры;
- с плоской мембраной для абразивных сред и пульп;
- высокотемпературное исполнение для сложных технологических процессов, протекающих под высоким давлением;
- с возможностью очистки и стерилизации для гигиенических применений.
Датчики представлены в поточном, погружном исполнении или исполнении с установкой в проточную ячейку. Также датчики дополнительно могут размещаться в погружной, проточной или выдвижной арматуре.
Применение
Контроль и оптимизация технологических процессов:
- химической и нефтехимической промышленности;
- газовой и нефтегазовой промышленности;
- целлюлозно-бумажной промышленности;
- металлургической промышленности;
- пищевой и фармацевтической промышленности;
- предприятий топливно-энергетического комплекса;
- водоподготовки и водоотведения.
Комплектация
Стандартно в состав анализатора входят:
- контроллер анализатора жидкости;
- измерительный датчик на соответствующий измеряемый параметр;
- кабель (в зависимости от исполнения датчик может быть с разъемным кабельным соединением).
Опционально с анализатором поставляются:
- проточная ячейка;
- монтажная арматура;
- запасные части и аксессуары;
- ГСО и стандартные растворы.
Также анализатор может поставляться в составе измерительной системы, в которую включены:
- система пробоподготовки;
- монтажная панель, шкаф или блок-бокс.
Все характеристики
Диапазон измерений:
от 0 до 14 рН
Погрешность измерений:
±0,05 рН
Температурная компенсация:
NTC10K / NTC2.252K / NTC22K / PT100 / PT1000
Тип сигнала:
аналоговый
Подключение к процессу:
PG13.5
Кабельное соединение:
встроенный кабель / разъемное соединение (VP)
Материал корпуса:
стекло
Габаритные размеры:
ø12 мм, погружная длина 120/225/325/425 мм
Степень защиты от внешних воздействий:
IP65 / IP68
Условия процесса и требования к измеряемой среде в зависимости от модели датчика:
температура от 0 до 130 °С, давление до 0,6 МПа, удельная проводимость среды от 100,0 мкСм/см;
температура от 0 до 130 °С, давление до 1,0 МПа, удельная проводимость среды от 10,0 мкСм/см;
температура от 0 до 130 °С, давление до 0,6 МПа, удельная проводимость среды от 10,0 мкСм/см;
температура от 0 до 100 °С, давление до 0,6 МПа, удельная проводимость среды от 10,0 мкСм/см;
температура от 0 до 130 °С, давление до 0,6 МПа, удельная проводимость среды от 1,0 мкСм/см;
температура от 0 до 130 °С, давление до 0,6 МПа, удельная проводимость среды от 0,05 мкСм/см.
ЭкоСенс II ЕА200. ТР ТС 020_ЕАЭС № RU Д-RU.РА09.В.34619_25
