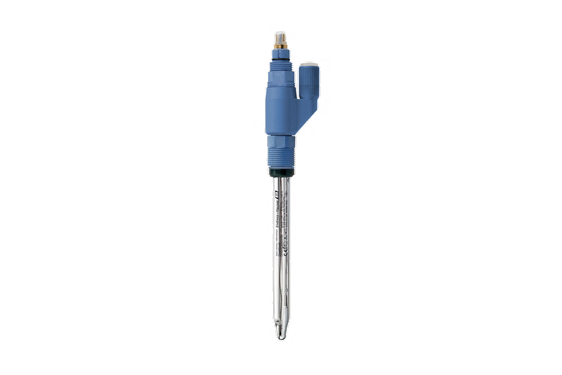

Датчики измерительные серии ЕА22ПД
Датчики серии ЕА22ПД – аналоговые датчики, обеспечивают надежные измерения параметра рН в различных процессах.
Широкий спектр применений датчиков достигается благодаря различным конструкциям моделей:
- для стандартных применений;
- для сложных технологических процессов, протекающих при высоких температурах и давлении;
- для гигиенических применений, в том числе процессах, требующих очистки и стреилизации;
- для применений в средах с низкой удельной электропроводимостью;
- для применений в агрессивных и абразивных средах.
Описание
Датчики серии ЕА22ПД – надежные аналоговые датчики, в которых реализован потенциометрический метод измерений, основанный на измерении разницы электрохимического потенциала в измеряемой среде и электроде сравнения. Встроенный терморезистор обеспечивает измерение температуры и температурную компенсацию.
Конструктивно датчики серии ЕА22ПД имеют исполнения:
- с разъемным кабельным соединением для удобства обслуживания и замены датчика;
- с возможностью пополнять электролит для увеличения срока службы в агрессивных средах, средах с изменяющимся составом или средах с низкой удельной проводимостью;
- с керамической диафрагмой для быстрого отклика;
- с тефлоновой диафрагмой устойчивой к загрязнениям и налипаниям;
- со встроенным датчиком температуры;
- с ионной ловушкой;
- высокотемпературное исполнение для сложных технологических процессов, протекающих под высоким давлением;
- с возможностью очистки и стерилизации для гигиенических применений.
Датчики представлены в поточном, погружном исполнении или исполнении с установкой в проточную ячейку. Также датчики дополнительно могут размещаться в погружной, проточной или выдвижной арматуре.
* - цвет и тип кабельного соединения может отличаться от представленного на рисунке
Применение
Контроль и оптимизация технологических процессов:
- химической и нефтехимической промышленности;
- газовой и нефтегазовой промышленности;
- целлюлозно-бумажной промышленности;
- металлургической промышленности;
- пищевой и фармацевтической промышленности;
- предприятий топливно-энергетического комплекса;
- водоподготовки и водоотведения.
Комплектация
Стандартно в состав анализатора входят:
- контроллер анализатора жидкости;
- измерительный датчик на соответствующий измеряемый параметр;
- кабель (в зависимости от исполнения датчик может быть с разъемным кабельным соединением).
Опционально с анализатором поставляются:
- проточная ячейка;
- монтажная арматура;
- запасные части и аксессуары;
- ГСО и стандартные растворы.
Также анализатор может поставляться в составе измерительной системы, в которую включены:
- система пробоподготовки;
- монтажная панель, шкаф или блок-бокс.
Все характеристики
Принцип работы:
потенциометрический
Применение:
технологические процессы;
гигиенические процессы;
экологический мониторинг (водоснабжение, водоотведение).
Диапазон измерений:
от 0 до 14 рН
Погрешность измерений:
±0,05 рН
Наличие температурной компенсации:
Pt100 / Pt1000
Тип выходного сигнала:
аналоговый
Подключение к процессу:
резьбовое PG13.5
Способ монтажа:
непосредственно в процесс;
в проточную ячейку;
с помощью арматуры.
Тип кабеля:
разъемное соединение (TOP68)
Материал корпуса:
стекло
Габаритные размеры:
ø12 мм, погружная длина 120/225/360/425 мм
Степень защиты от внешних воздействий:
IP68
Рабочая температура процесса:
от 0 до 135 °С
Рабочее давление процесса:
до 1,6 МПа
Удельная электрическая проводимость среды:
от 0,1 мкСм/см
Варианты исполнений датчиков:
температура от 0 до 135 °С, давление до 1,6 МПа, удельная проводимость среды от 50,0 мкСм/см;
температура от 0 до 135 °С, давление до 1,0 МПа, удельная проводимость среды от 0,1 мкСм/см.
ЭкоСенс II ЕА200. ТР ТС 020_ЕАЭС № RU Д-RU.РА09.В.34619_25
