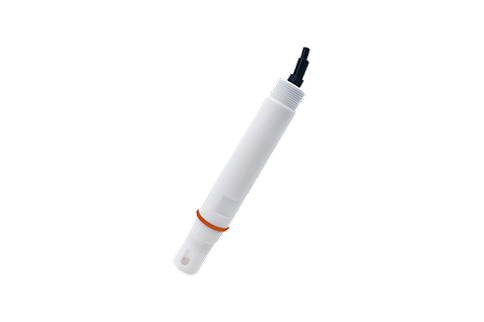

Датчики измерительные серии ЭС-3196
Датчики серии ЭС-3196 – аналоговые амперометрические датчики, обеспечивают непрерывные измерения массовой концентрации ионов в различных процессах.
Описание
Датчики серии ЭС-3196 – надежные аналоговые датчики, в которых реализован потенциометрический метод измерений. Встроенный терморезистор обеспечивает измерение температуры и температурную компенсацию.
Конструктивно датчики серии ЭС-3196 имеют исполнения:
- с встроенным кабелем - бюджетное решение;
- со встроенным датчиком температуры.
Датчики представлены в поточном, погружном исполнении или исполнении с установкой в проточную ячейку. Также датчики дополнительно могут размещаться в погружной или проточной арматуре.
Применение
В комплекте с датчиками рН и ОВП:
- в химической и нефтехимической промышленности;
- в нефтегазовой промышленности;
- на предприятиях топливно-энергетического комплекса;
- в теплоэнергетике;
- в водоподготовке и водоотведении.
Комплектация
Стандартно в состав анализатора входят:
- контроллер анализатора жидкости;
- измерительный датчик на соответствующий измеряемый параметр;
- кабель (в зависимости от исполнения датчик может быть с разъемным кабельным соединением).
Опционально с анализатором поставляются:
- проточная ячейка;
- монтажная арматура;
- запасные части и аксессуары;
- ГСО и стандартные растворы.
Также анализатор может поставляться в составе измерительной системы, в которую включены:
- система пробоподготовки;
- монтажная панель, шкаф или блок-бокс.
Все характеристики
Принцип работы:
потенциометрический
Применение:
технологические процессы;
экологический мониторинг (водоснабжение, водоотведение).
Диапазон измерений:
ионов аммония (как аммонийный азот) от 0,1 до 1000 мг/дм3;
нитрат-ионов от 0,1 до 1000 мг/дм3;
фторид-ионов от 0,1 до 1000 мг/дм3;
хлорид-ионов от 1,8 до 35000 мг/дм3;
ионов кальция от 0,1 до 1000 мг/дм3;
ионов калия от 0,1 до 1000 мг/дм3.
Погрешность измерений:
хлорид-ионов ±10%;
ионов аммония ±5% в диапазоне от 0,1 до 1 мг/дм3, ±10% в диапазоне от 1 до 1000 мг/дм3;
нитрат-ионов, фторид-ионов, ионов кальция и ионов калия ±10% в диапазоне от 0,1 до 1 мг/дм3, ±5% в диапазоне от 1 до 10 мг/дм3 и
±2% в диапазоне от 10 до 1000 мг/дм3.
Наличие температурной компенсации:
Pt1000
Тип выходного сигнала:
аналоговый
Подключение к процессу:
резьбовое М28*1,5/NPT 3/4"
Способ монтажа:
непосредственно в процесс;
в проточную ячейку;
с помощью арматуры.
Тип кабеля:
встроенный кабель
Материал корпуса:
PPS+POM
Степень защиты от внешних воздействий:
IP65
Рабочая температура процесса:
от 0 до 40 °С
Рабочее давление процесса:
до 0,2 МПа
